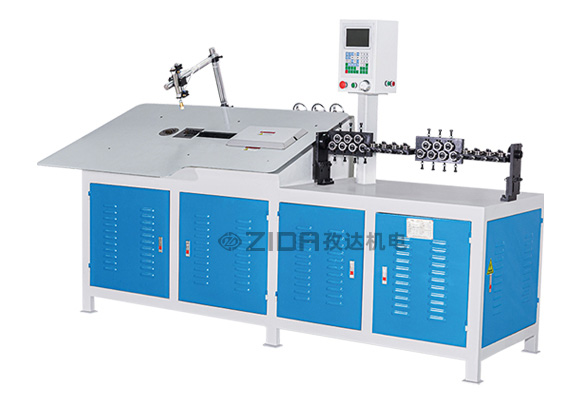

3D轉臂線材成型機
● 由伺服電機送線輪轉動，用專業電腦系統控制各個驅動器執行各步成型，使實際傳送鐵線長度與理論計算長度一致。
● 每mm長度分為50段脈沖，送線精度可以控制在300±10絲
● 設備手動慢速送料、慢速退料功能，輕松控制材料輸送，操作簡便，減少材料損耗，同時大幅降低成本。
186-6651-0565
產品詳細
| 型號 | ZD-3D-50801 | ZD-3D-51201 |
| 生產線徑 | Φ3-8mm | Φ5-12 |
| 最長加工尺寸 |
450mm |
550mm |
| 控制軸數 |
5軸 |
5軸 |
|
轉臂電機 |
2.7KW |
3.5KW |
|
送線電機 |
2.7KW |
4.5KW |
|
折角電機 |
2.0KW |
2.0KW |
| 進退電機 |
1.0KW |
1.0KW |
|
切刀電機 |
1.0KW |
1.0KW |
|
工作電壓 |
三相380V |
三相380V |
| 控制器 |
益圖/拓普康 |
益圖/拓普康 |
|
機器尺寸 |
3100*2000* 1900 |
3600* 1600*2070 |
|
料架最大承重 |
800KG | |
|
料架電機功率 |
2.2KW | |
|
料架重量 |
800KG | |
|
料架尺寸 |
2200*2000*1800 | |
|
機器電腦說明
|
自動料架與主機問隔2米以上 | |
| 高精度的同步控制方式，各軸編程精度0.1單位，控制精度0.01單位 | ||
| 具有手輪及寸動調試加工功能，在調試過程中可以實時修改程序 | ||
| 表格式編程，簡單，易學，支持示教編程及軸坐標直接輸入程序 | ||
| 各軸的類型，最高速度，齒輪比，方向由參數設置，支持參數備份及恢復 | ||
| 電腦操作系統可以接入互聯網，實現遠程控制和操作，生產效率及產量在機器界面有顯示，達到規定產量后設備可自動停機 | ||
